皮帶輸送機是礦山常用的連續運輸設備，具有運輸能力強、運行平穩、結構簡單等優點。隨著大型、超大型礦山的建設，大功率、高運量、智能化、高轉速的皮帶輸送機運用使用也更為普遍。

其工作原理是膠帶經過驅動滾筒、換向滾筒形成一個環形，上下膠帶都有托輥支撐。為了保證輸送機膠帶在啟動、運行以及制動過程中可以平穩進行，張緊裝置需要給膠帶一定的張緊力，保證膠帶與驅動滾筒間有足夠的摩擦力，使得膠帶不打滑；同時膠帶在托輥間的下垂量應符合要求。



1，皮帶輸送機對張力要求



皮帶輸送機保持正常運行，施加給膠帶的張力應滿足下垂量、穩定性以及張力變化要求。



1.1 下垂量

為了滿足皮帶輸送機在動力傳輸以及膠帶下垂量要求，設備在啟動時張力值約為平穩運行時張力值的1.3～1.5倍。



1.2 穩定性

皮帶輸送機穩定運行之后，膠帶受到的張力值會較啟動時顯著降低，并趨于穩定。



1.3 張力變化

皮帶輸送機的運輸量隨時發生變化，膠帶的張力值也隨之變化。輸送機空載時膠帶的張力較小，重載時張力顯現增加。



2，張緊裝置主要類型

常用的張緊裝置有液壓自動張緊裝置、固定式張緊裝置、可移動張緊裝置等類型，不同類型裝置具有不同的使用特點。

2.1 液壓自動張緊裝置

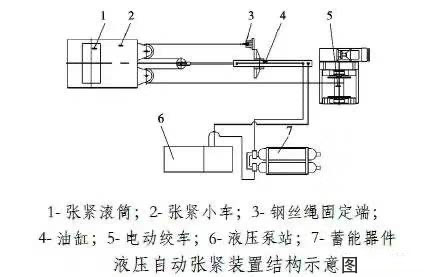

設備的主要結構如上圖所示，主要設備有電動絞車、張緊滾筒、液壓泵站等，具體的工作原理為：當皮帶輸送機膠帶張力增加或者降低時，油缸內的油壓會隨之增大或者降低，進而壓力傳感器發出監測信號、液壓系統根據傳感器監測壓力變化按照預先設定程序做出回應，控制活塞桿移動，保證輸送機膠帶的張力；當皮帶輸送機膠帶的張力值降低到較小設定值時，油缸內的壓力值降低，傳感器發出信號，液壓泵站自動的向油缸的前部補充液壓油，活塞桿向后縮回，膠帶張緊。

液壓自動張緊裝置具有響應速度快、啟動平穩、輸送機膠帶張力波動小、可靠性高等特點，是國內井下皮帶輸送機應用較為廣泛的一種張緊設備。



2.2 固定式張緊裝置

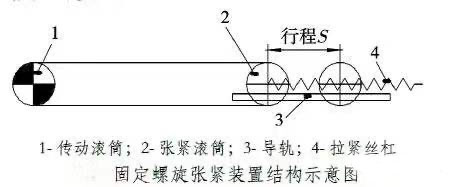

固定式張緊裝置可以具體細分為固定絞車張緊以及固定螺旋張緊兩種類型。其中螺旋固定張緊裝置采用螺旋絲杠拉動張緊滾筒移動，但是張緊行程較短，僅僅適用于長度在100m以內的小型皮帶輸送機使用。絞車固定張緊裝置采用拉緊絞車張緊方式，適宜于輸送距離長、皮帶輸送機有小傾角時使用。

固定式張緊裝置的結構較為簡單，結構緊湊，占用面積小，適合井下空間比較狹小地方，缺點是采用的張緊裝置位置恒定，不能隨著皮帶張力的變化及時進行調整。特別是當皮帶輸送機運行時，膠帶的張力會隨著塑形變化而引起張力降低，膠帶垂直度增加，而固定式張緊僅僅能提供一定的張力，可能會引起膠帶在驅動滾筒上出現打滑、膠帶機的運行時阻力加大。這種情況下，操作維修人員只能根據自身經驗調整固定式張緊裝置位置，避免出現膠帶下垂過大而引起驅動滾筒打滑情況，但是這種調節方式具有一定的盲目性。



2.3 可移動張緊裝置

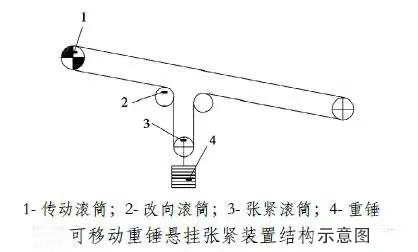

可移動張緊裝置使用較多的設備類型有重錘懸掛、重載小車以及重錘小車等。其中重錘懸掛主要是依靠重錘自身重力，通過導向滾筒實現對皮帶輸送機膠帶的張緊目的，對張力進行調節時通過增加或者降低重錘重力。重載小車一般在傾角較大的皮帶輸送機上使用，由于傾角較大，利用小車自身載重產生的水平分力實現對膠帶的張緊，并通過增加或者降低重載小車載重，滿足皮帶張緊需要。重錘小車為了滿足張緊需要一般配備有張緊絞車，實現對張緊滾筒位置的調節。采用重錘可移動張緊方式可以滿足皮帶在運行過程中的下垂度以及摩擦力需要，減緩皮帶在運行過程中由于張緊力不足引起驅動滾筒打滑或者膠帶下垂度過大問題，同時缺點是張緊裝置的張緊力調整需要采用人工方式，不能實現自動化，一般在小型的皮帶輸送機機上使用。



3，不同張緊裝置區別

固定式張緊裝置的張緊距離有限，無法隨著張緊力變化而自動調節，張緊裝置才開始運行時膠帶的張緊力往往偏高，隨著膠帶運行時間的增加，膠帶出現一定的塑形變形，膠帶長度增加，張緊力降低。在設備運行一段時間之后，操作維修人員根據自身的經驗對張緊力進行調整，存在一定的盲目性。



移動式張緊裝置能夠確保膠帶受到一定的張緊力，不需要操作維修人員對膠帶張緊力經常調整。雖然移動張緊裝置也存在張緊力過大問題，但整體較固定張緊裝置張緊效果明顯，但是也存在張緊裝置結構更為復雜的問題。



通過對比固定式以及移動式張緊裝置，發現固定式張緊力無法隨皮帶變化而實時調整，對皮帶輸送機的啟動以及安全運行都會造成一定的不利影響。液壓自動張緊裝置避免了固定式以及移動式張緊裝置存在的不足，能夠根據膠帶變化實時對張緊力進行調整。因此液壓自動張緊裝置在礦井長距離、大運量以及智能化皮帶輸送機中廣泛應用，是一種性能可靠、適用范圍廣、較為先進的張緊裝置。





皮帶輸送機的張緊裝置時皮帶輸送機高效安全平穩運行的重要保障設備，選型時應滿足膠帶下垂度以及摩擦力需要。在皮帶輸送機設計、安裝過程中，張緊裝置類型、位置的合理確定是保輸送機啟動、運行及制動過程中不發生打滑的先決條件。
